Opis:

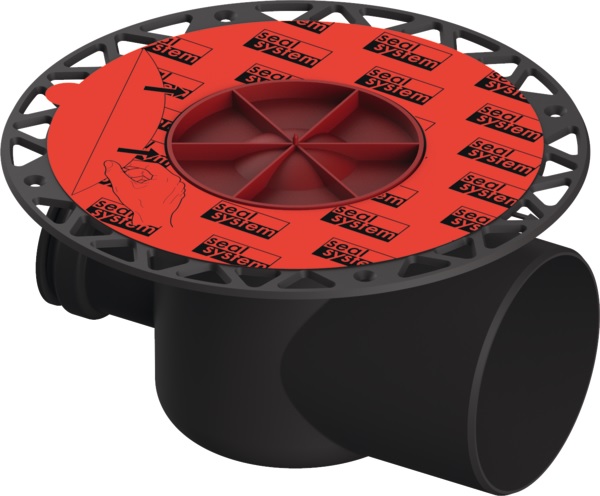

Horizontalni set podnog odvoda TECEdrainpoint S DN 100, izrađen od plastike (PP). Ispunjava zahtjeve norme EN 1253-1.
S univerzalnom prirubnicom za spajanje kompozitnih brtvi prema DIN 18534 ili kompresijskih prirubničkih spojeva
S bočnim dovodom DN 50 uključujući čep za zatvaranje
S uklonjivim sifonom za mirise
Visina vode za brtvljenje = 50 mm
Kapacitet odvodnje prema EN 1253 pri razini vode 10/20 mm iznad rešetke:
Za minimalnu visinu gornjeg odvoda: 0,90/1,61 l/s
Za maksimalnu visinu gornjeg dijela odvoda: 0,86/2,03 l/s
Isporuka uključuje zaštitnu kapu za konstrukciju, zaštitnu foliju za konstrukciju i upute za montažu.
Molimo naručite zasebno – ovisno o vrsti brtve:
Brtvena čahura Seal System za izvedbu testiranog i certificiranog spoja s kompozitnim brtvenjem
Set kompresijskih prstenova i brtvena folija izrezana po mjeri za stezne prirubničke spojeve
Napomena:
Vrijednosti kapaciteta odvoda mjerene su s gornjim dijelom odvoda i rešetkom od 150 mm (broj artikla 3660003), za daljnje vrijednosti kapaciteta odvoda pogledajte odgovarajuće poglavlje.
