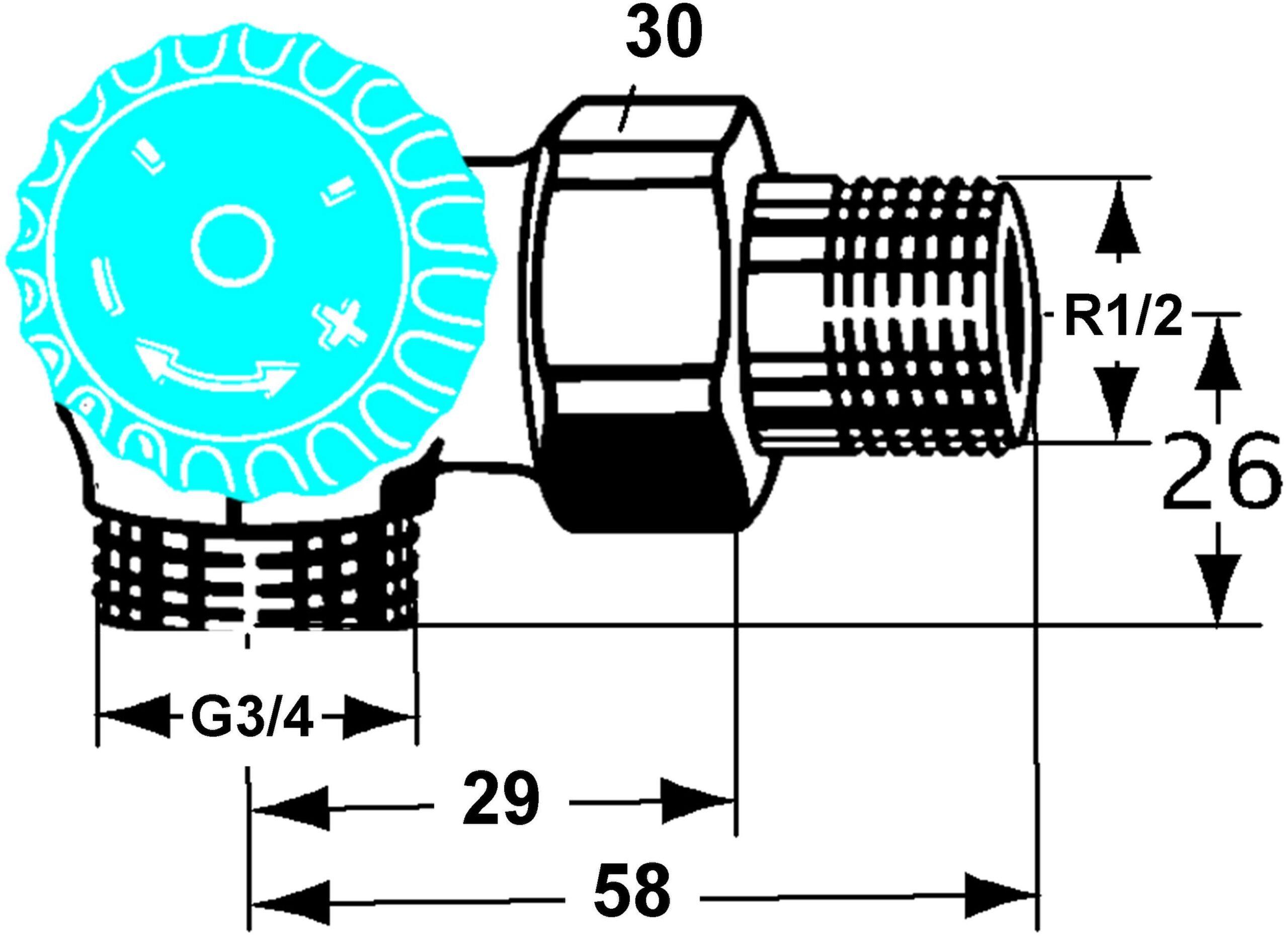

HEIMEIER VENTIL TERM. 1/2″ LIJEVI (vanjski navoj 3/4) WET 15 2313-02.000

Tijelo termostatskog ventila Heimeier 2343-02.000
Tijela termostatskih ventila bez prethodnog podešavanja s posebno niskim otporom
su z. B. kod dvocijevnih niskotemperaturnih sustava grijanja s malim rasponom temperature
Koriste se gravitacijski sustavi i konvencionalni jednocijevni sustavi grijanja
Područje primjene sustava grijanja i hlađenja
regulirati
Isključiti
DN 10-32
PN 10
Maks. Radna temperatura 120°C
sa zaštitnim poklopcem ili aktuatorom 100 °C
min. Radna temperatura -10°C
Metalno tijelo ventila otporno na koroziju
EPDM O-prstenovi
EPDM disk ventila
Kompresijska opruga od nehrđajućeg čelika
Termostatski umetak od mesinga
kompletan termostatski umetak može se zamijeniti IMI montažnim uređajem bez pražnjenja sustava (DN 10
DN 15)
Vreteno Vreteno od nehrđajućeg čelika s dvostrukom brtvom O-prstena
vanjski O-prsten se može zamijeniti pod pritiskom
Površinska obrada kućišta ventila i vijčanog spoja poniklani
Označavanje THE
kod države
Strelica smjera protoka
DN i KEYMARK oznake
Plava zaštitna kapica
Plava brtvena kutija (DN 10
DN 15)
Cijevni priključak Kućište s unutarnjim navojem predviđeno je za spajanje na navojnu cijev
ili u vezi s kompresijskim spojnicama na bakrenim, preciznim čeličnim ili kompozitnim cijevima (samo DN 15)
verzija s vanjskim navojem također omogućuje spajanje plastičnih cijevi s pripadajućim steznim spojnicama
Priključak za termostatske glave i aktuatore M30 x 2000
5
